谐波减速机配套十大网投官方入口,根据其使用场合分为外圈分体、内圈整体(BCSF/BCSG系列)和外圈与内圈均为整体(BSHF/BSHG系列)两大类。滚动体为圆柱滚子,分布于互成90°垂直排列在V型滚道中。这种结构使得单个轴承就可以同时承受轴向载荷、径向载荷和倾覆力矩等各个方向的载荷,轴承具有很高的刚度、旋转精度以及复合承载能力;该类轴承外形紧凑,轴承自带有安装孔,便于客户直接安装,适合于各种不同类型的谐波减速机。

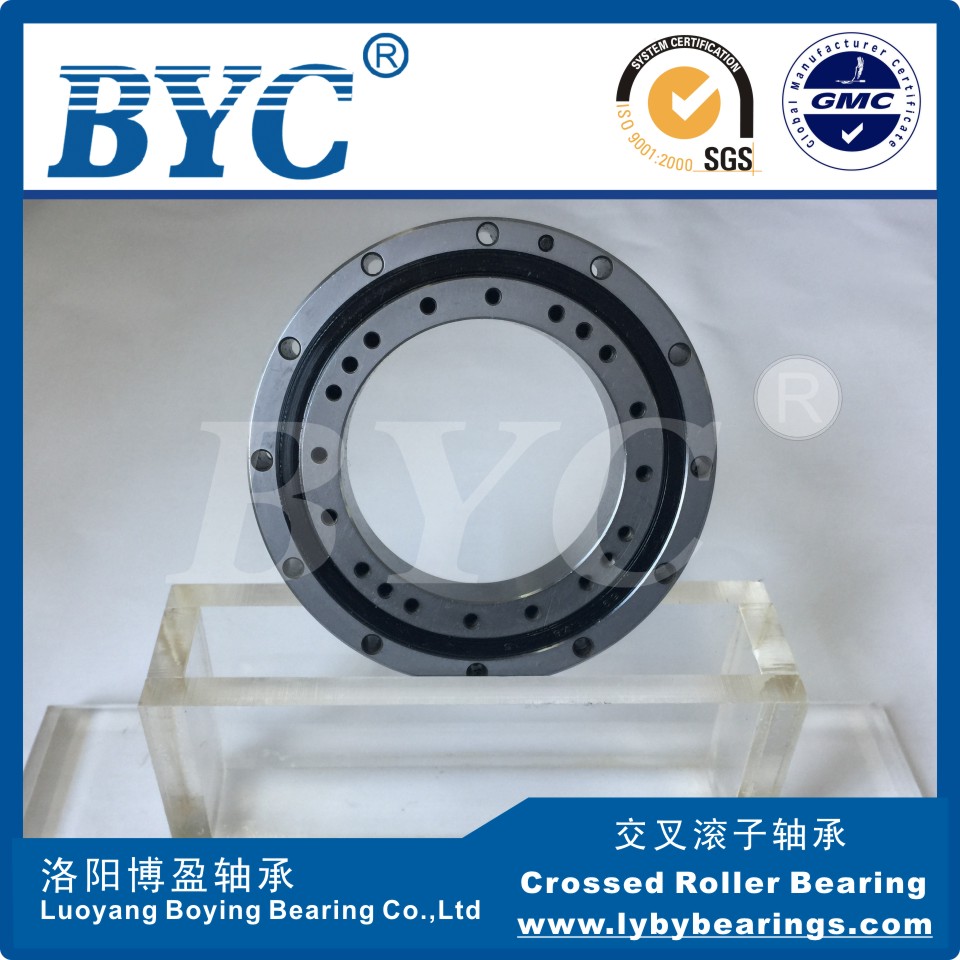

SHF/SHG型谐波减速机配套十大网投官方入口-BSHF/BSHG系列(外圈整体,内圈整体)
1.三维模型下载
2.BSHF/BSHG系列型号 (尺寸-内径x外径x厚度mm):
BSHF-14/BSHG-14 (CRU14-70) 尺寸-35.6x70x15.1mm
BSHF-17/BSHG-17 (CRU17-80)尺寸-44.1x80x17mm
BSHF-20/BSHG-20 (CRU20-90)尺寸-51.3x90x18.5mm
BSHF-25/BSHG-25 (CRU25-110)尺寸-64.2x110x20.7mm
BSHF-32/BSHG-32 (CRU32-142)尺寸-84x142x24.4mm
BSHF-40/BSHG-40 (CRU40-170)尺寸-106x170x30mm
BSHF-50/BSHG-50 (CRU50-214)尺寸-129x214x36mm

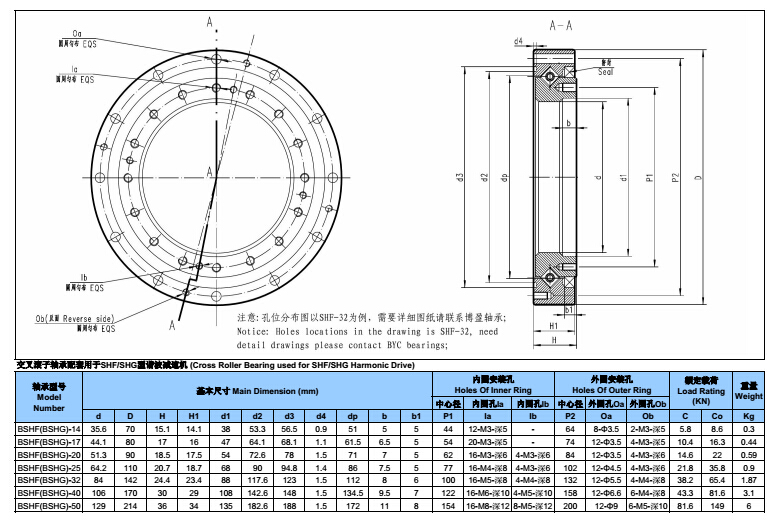

3.BSHF/BSHG系列十大网投官方入口-参数表:

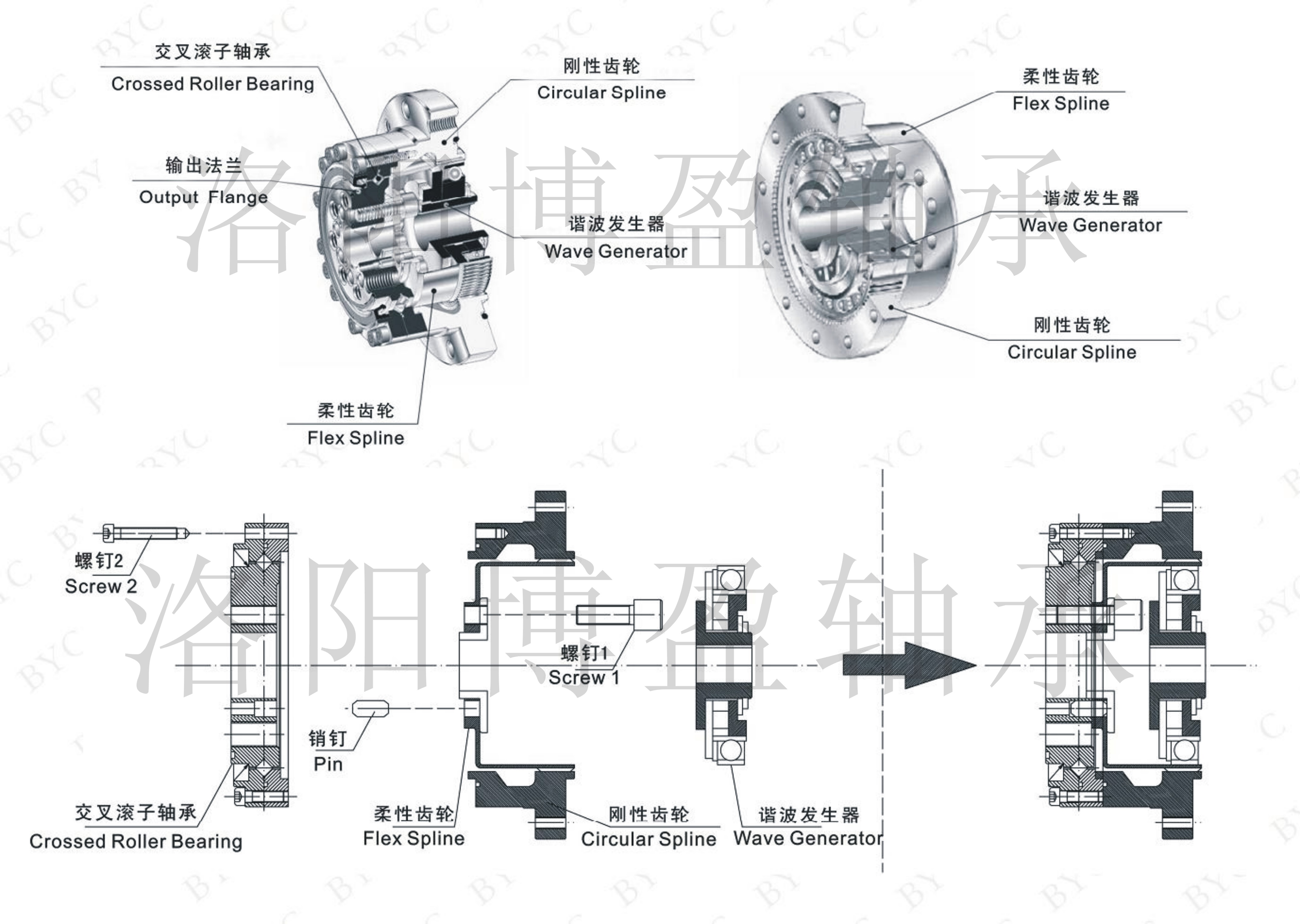

4、BSHF/BSHG系列十大网投官方入口-应用:
BYC十大网投平台信誉排行榜最新轴承生产BCSF/BCSG/BSHF/BSHG型十大网投官方入口,配套应用于CSF/CSG/SHF/SHG型谐波减速机,产品广泛应用于精密机器人,机械手臂,高精密机床、仪器等领域。
5、BSHF/BSHG/CSF/BCSG系列十大网投官方入口-谐波减速机轴承对照表:
